- TOP
- スプレーコーティング材料
- AF（防指紋）コート剤
Anti-Fingerprint（防指紋）コート剤
スプレーコートにより基材表面に撥水撥油防汚機能を付与します。
ガラス、金属への密着、専用プライマ―併用で樹脂への密着も良好で高い摩擦耐久性を有します。
特 長
- 塗工表面に撥水、撥油機能が得られます
- 塗工表面は低摩擦係数の表面になります
- 着氷防止機能が得られます
- 塗膜には高い透明性があります
- スプレーコーターを用いた塗工により高い再現性が得られます

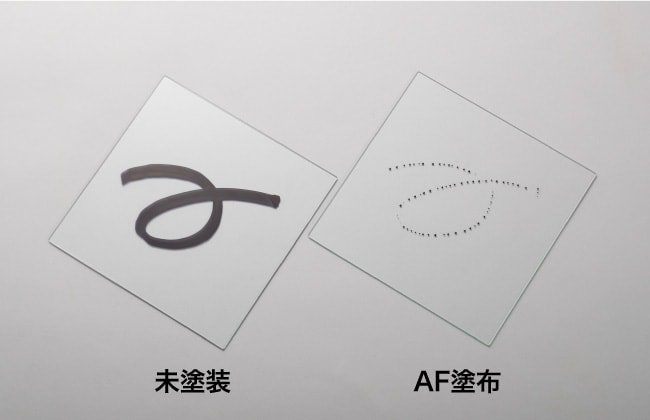

AF塗布基盤
ガラス基板上、油性マジックによる防汚性検証
塗膜物性（代表例）
| 代表例1 | 代表例2 | 代表例3 | |
|---|---|---|---|
| 基材 | ソーダガラス | ポリカーボネート | SUS304 |
| AF剤 | ガラス用AF | プライマー/ガラス用AF | 金属用AF |

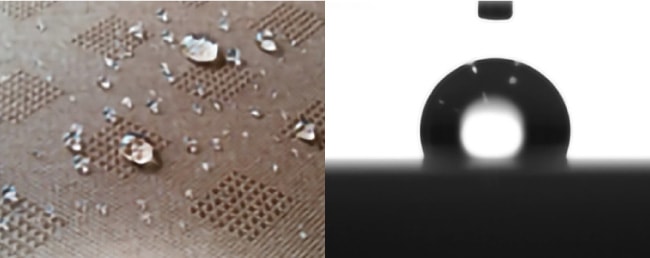

| 水接触角（°） | 110 | 110 | 107 |
| 水滑落角（°） | 6 | 6 | 6 |
| 膜厚（nm） | 10～30 | 20～30 | 10～15 |
塗工手順
- 塗布：はけ塗り、DIP、スプレー、スピンなど×2回
- 乾燥：常温90分以上（90℃×1h、120℃×20分など焼成併用で乾燥促進可能）
- ムラになった際は乾拭きで解消します
- 効果が低下した場合、重ね塗り可能です
用途例
- モバイル前面板の防汚、防指紋
- 車載パネルの防汚、防指紋
- 医療用モニタの防汚
- エレベータ用SUSパネルの防汚、防指紋
- 各種治具等の浸水防止
- 金型の離型性向上
- AR膜、AG膜の耐擦傷性向上 など
-
AF：Anti-Fingerprint
（防指紋）コート剤スプレーコートにより基材表面に撥水撥油防汚機能を付与します。
ガラス、金属への密着、専用プライマ―併用で樹脂への密着も良好で高い摩擦耐久性を有します。
-
AR：Anti-Reflection
（反射防止）コート剤スプレーコートで薄膜形成する事により単層反射防止膜が得られる低屈折率（n=1.35）のコート剤です。
分散剤を含まず、平滑で均一な塗膜が得られます。 -
AG：Anti-Glare
（防眩膜）コート剤スプレーコートにより基材表面に微細な凹凸を形成し外光を乱反射させる事で映り込みを低減。ディスプレイの視認性を向上します。
ケミカルエッチング手法に代わるガラスのAG処理手法としてご提案しております。 -
HC：Hard-Coating
ハードコート剤UV硬化タイプのハードコート剤です。スプレーコートによりレンズ形状や凹凸のある3D成形基材への塗工が可能です。
